Doppler Sonnenschirme|Bodenanker Universal Lochabstand 160/135/120/105 mm

• Zur Befestigung von Doppler Ampelschirmen

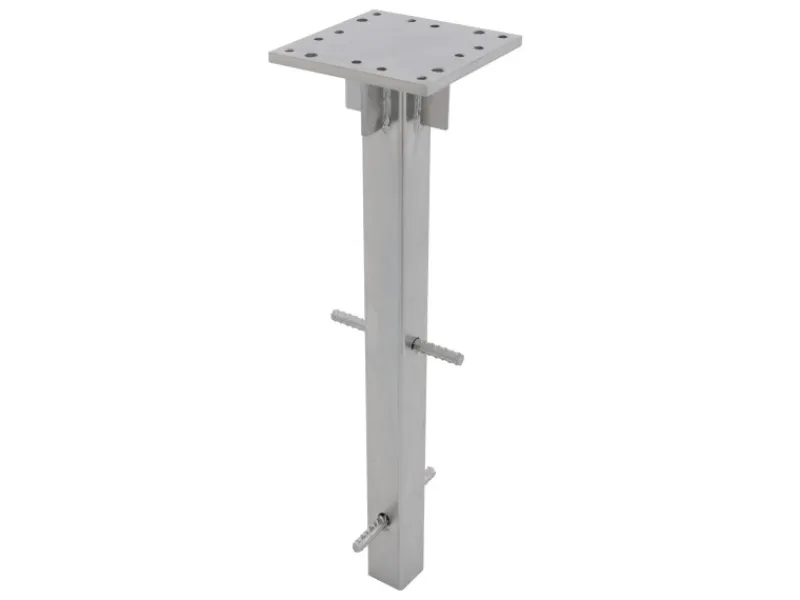

Sie möchten Ihren Sonnenschirm ebenerdig befestigen und dabei nicht auf Beschwerplatten zurückgreifen? Dann ist unser Bodenanker die ideale Lösung für Sie! Dieser stabile Bodenanker aus verzinktem Stahl dient zur Befestigung aller aktuellen doppler Ampelschirme. Der Bodenanker wird dabei im Erdreich einbetoniert und der Sonnenschirm direkt auf dem Bodenanker verschraubt. Es wird keine extra Adapterplatte für die Montage benötigt.

Sie können den Sonnenschirm kinderleicht durch das Lösen der 4 Schrauben am Bodenanker demontieren und verräumen. Wir empfehlen vor dem Einbetonieren des Bodenankers, den Sonnenschirm mit einer Beschwerung ein paar Tage aufzustellen, um den optimalen Standort des Bodenankers mit dem Verlauf der Sonne bestimmen zu können.

Der Bodenanker ist geeignet für Sonnenschirme mit einem Lochabstand am Standfuß von 105 mm, 120 mm, 135 mm und 160 mm. Überprüfen Sie zudem regelmäßig den Sitz der Schrauben, damit Ihr Sonnenschirm ausreichend fixiert ist.

Hinweis:
Es wird empfohlen den Bodenanker bodeneben einzubetonieren (mind. 40 x 40 cm groß und ca. 60 cm tief). Für die Montage fetten Sie die mitgelieferten Schrauben ein und drehen diese in den Bodenanker ein, um ein Verschmutzen der Gewindegänge zu verhindern. Bei möglichen Unklarheiten oder Fragen wenden Sie sich bitte direkt an uns.

Reduzierringe (10,5/12/13,5/16) sind im Lieferumfang enthalten.

– Material Hülse: Aluminium

Für folgende Doppler Ampelschirme passend:

– Sunline Pendelschirme 290, 320 und 300 x 220 cm
– Protect Mittelmast- und Pendelschirme 300, 340, 3 x 3 und 400 cm
– Solmotion 400 E-drive Sonnenschirm
– Panda Matic Pendelschirme 320 und 380 cm
– Expert Pendelschirm 350 cm
– Ravenna Pendelschirme AX 275 x 275, AX 330, Smart 300, 3 x 3, 350, AX 250 x 250 LED, und 400 cm
– Pendelschirm Alu Wood 300 x 220 cm
– Active Pendelschirm 350 x 260 cm

Abmessungen:

– Material: Anker aus Stahl, verzinkt
– Inkl. 4 Stück Sechskantschrauben M10 x 40
– Inkl. 4 Stück Sechskantschrauben M8 x 40
– Länge: ca. 50 cm (= unterer Teil im Boden)
– Profil Querschnitt: ca. 4 x 4 cm, mit seitl. Flanschen

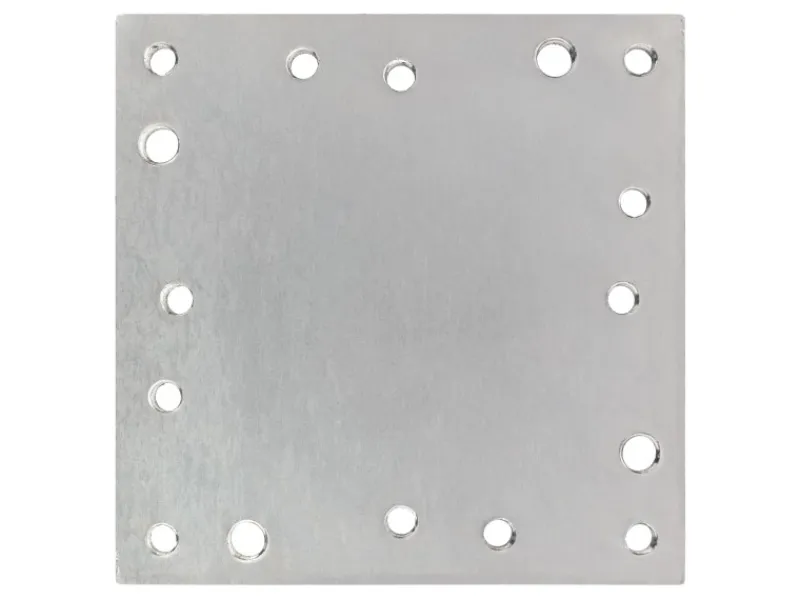

– Befestigung Auflage Breite: ca. 13,5 cm
– Achsabstand Lochung: ca. 10,5 cm, 12 cm, 13,5 cm und 16 cm
– Gewicht: ca. 2,70 kg
